Description

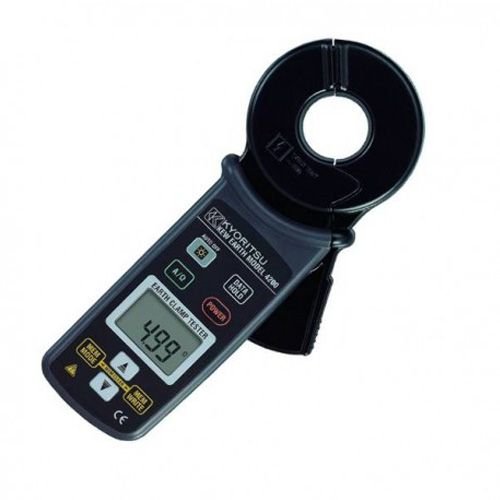

Clamp Meter Tester Kyoritsu 4200 adalah alat ukur yang digunakan untuk mengukur arus listrik pada sebuah kabel konduktor yang dialiri arus listrik dengan menggunakan dua rahang penjepitnya (Clamp) tanpa harus memiliki kontak langsung dengan terminal listriknya. Dengan demikian, kita tidak perlu mengganggu rangkaian listrik yang akan diukur, cukup dengan ditempatkan pada sekeliling kabel listrik yang akan diukur.
FITUR
- Resistansi pembumian dari 0,05 hingga 1500Ω dapat diukur tanpa paku pembumian tambahan. (Sistem Pembumian Ganda.)
- RMS sejati
- Pembacaan RMS sebenarnya yang akurat dari arus AC termasuk bentuk gelombang terdistorsi dari 1mA hingga 30.0A
- Fungsi Pemeriksaan Kebisingan
- Berfungsi untuk mendeteksi arus yang berpengaruh pada pengukuran tahanan pembumian dan menampilkan tanda “NOISE” pada LCD.
- Fungsi memori
Simpan dan tampilkan hingga 100 data pengukuran.
Fungsi penyimpanan data/Fungsi buzzer/Fungsi lampu belakang
Sesuai dengan Standar Keselamatan IEC 61010-1 : CAT IV 300V Tingkat polusi2
SPESIFIKASI
| Earth resistance Auto range | 20.00/200.0/1500Ω ±1.5%±0.05Ω(0.00 – 20.99Ω)* ±2%±0.5Ω(16.0 – 99.9Ω) ±3%±2Ω(100.0 – 209.9Ω) ±5%±5Ω(160 – 399Ω) ±10%±10Ω(400 – 599Ω) |
|---|---|
| AC current (50Hz/60Hz) Auto range | Values are displayed, but accuracy isn’t guaranted(600 – 1580Ω) 100.0/1000mA/10.00/30.0A ±2%±0.7mA(0.0 – 104.9mA) ±2%(80mA – 31.5A) |
| Operating indication | Earth resistance function : Constant voltage injection Current detection (Frequency : Approx.2400Hz) Dual Integration AC current function : Successive approximation |
| Over-range indication | “OL”is displayed when input exceeds the upper limit of a measuring range |
| Response time | Approx. 7 seconds (Earth resistance) Approx. 2 seconds (AC current) |
| Sample rate | Approx. 1 times per second |
| Current consumption | Approx. 50mA (max.100mA) |
| Measurement time | Approx.12 hours (when R6 is used) Approx.24 hours (when LR6 is used) |
| Auto power-off | Turns power off about 10 minutes after the last button operation. |
| Conductor size | Approx. Ø32mm |
| Applicable standards | IEC 61010-1 CAT Ⅳ 300V Pollution degree2 IEC 61010-2-032, IEC 61326 (EMC) |
| Power source | DC6V : R6(sizeAA manganese battery) x 4 or LR6 (sizeAA alkaline battery) x 4 |
| Dimensions | 246(L)×120(W)×54(D)mm |
| Weight | Approx. 780g (including batteries) |

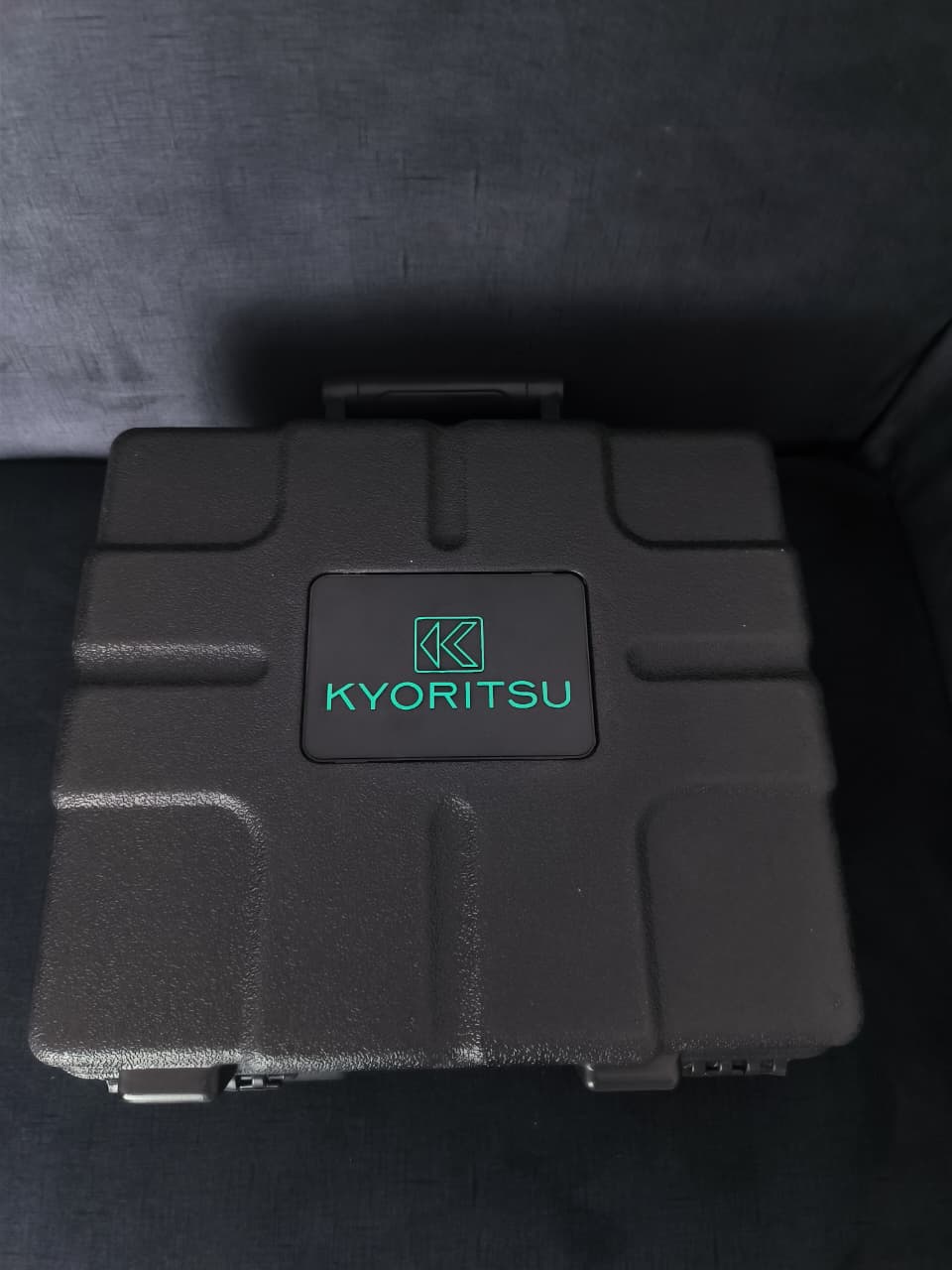

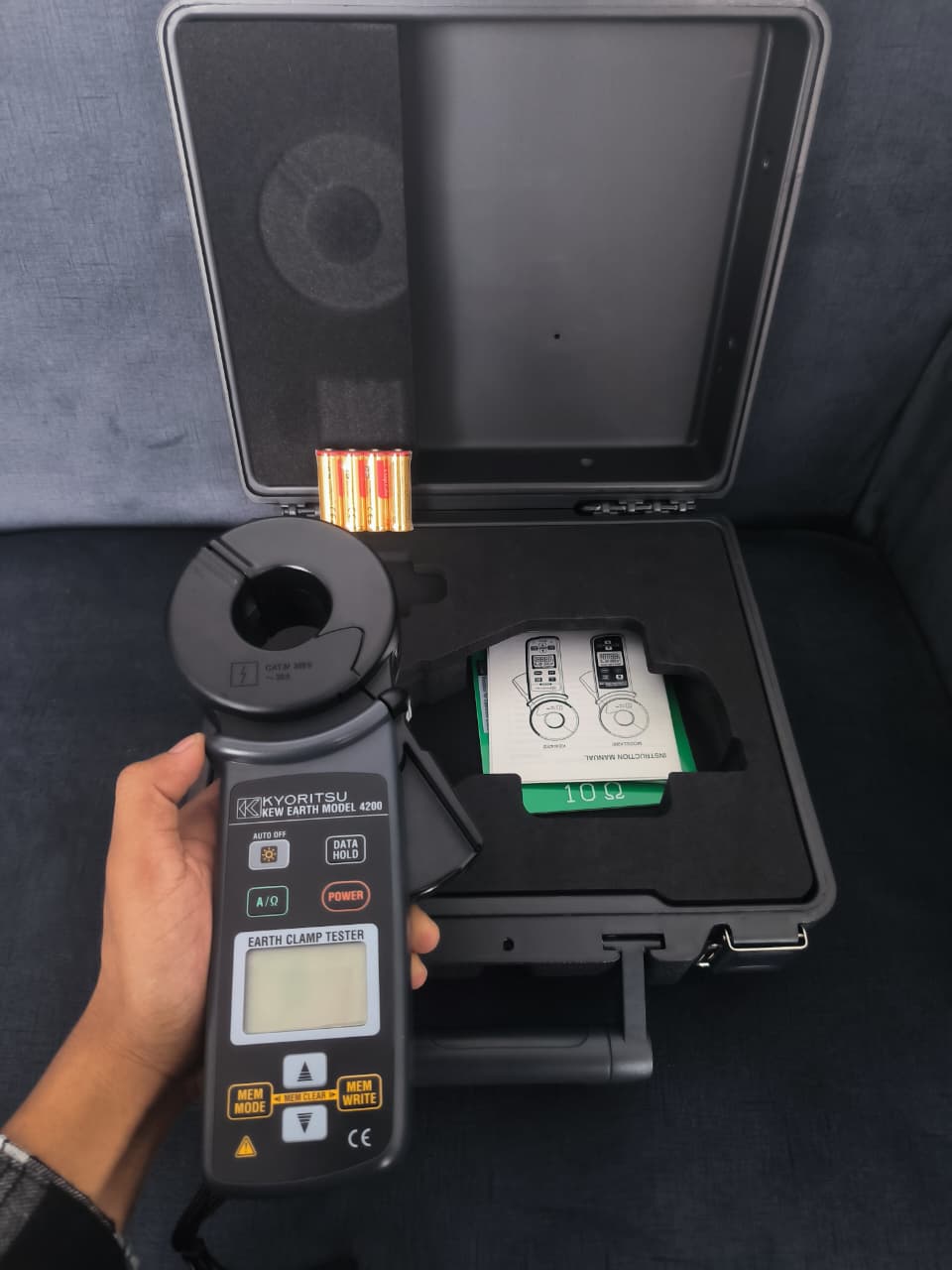

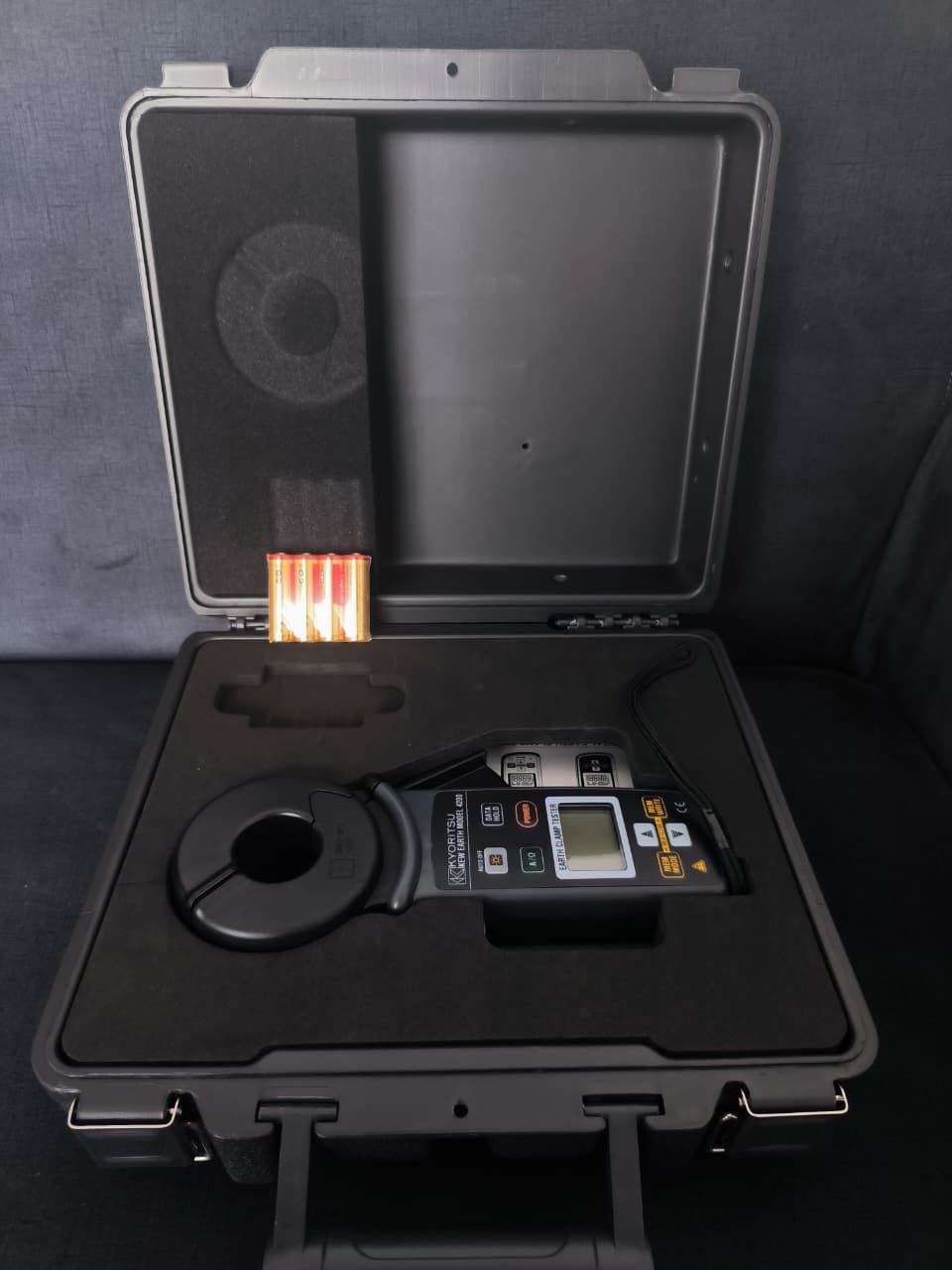

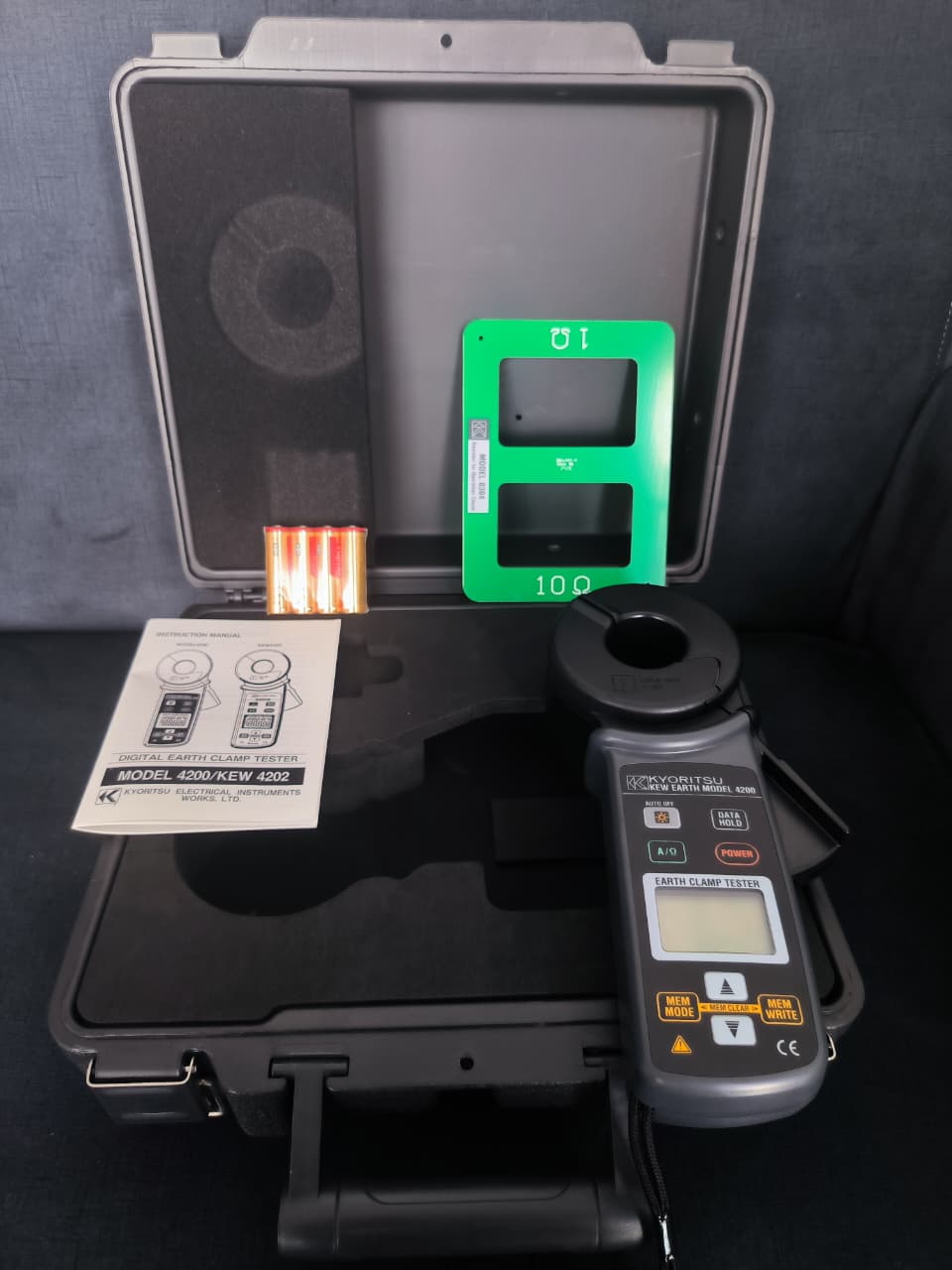

| Included Accessories | R6 x 4, Instruction manual 8304 (Resister for operation check) 9166 (Carrying case[Hard]) |
