Description

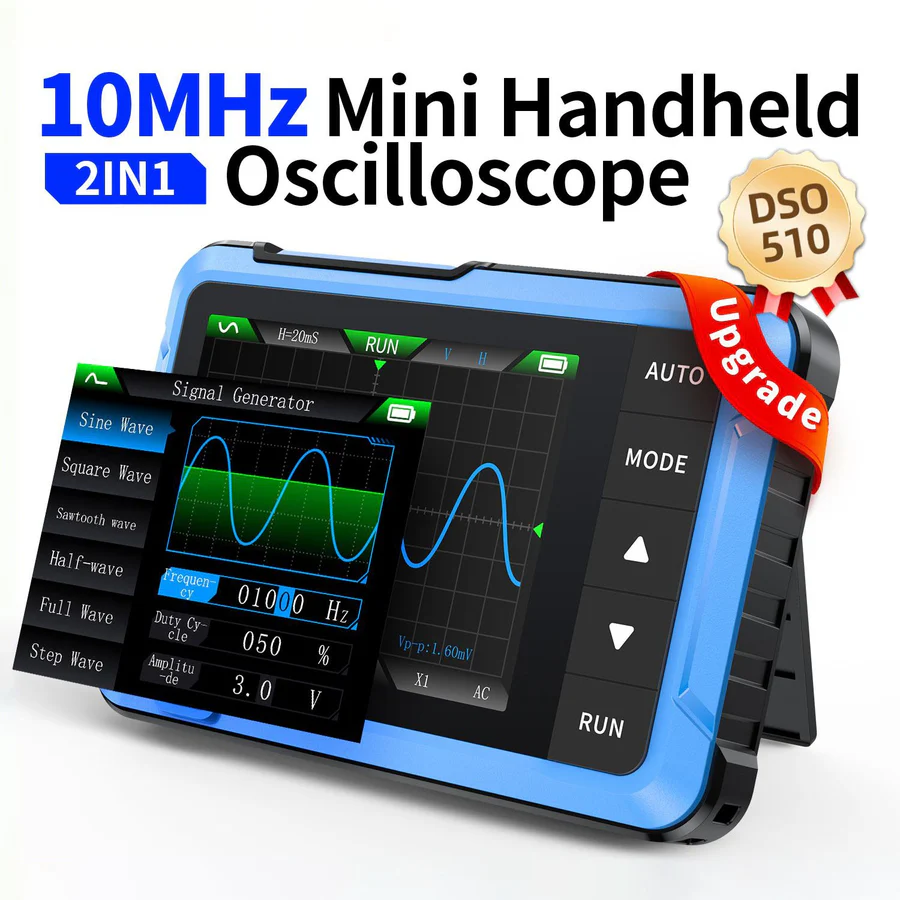

FNIRSI DSO-510 adalah osiloskop digital mini portabel dengan fungsi ganda sebagai osiloskop dan generator sinyal, dirancang untuk teknisi elektronik, pelajar, dan pengguna DIY yang membutuhkan alat ukur sinyal praktis dan ringkas.
Dengan bandwidth hingga 10 MHz dan sampling rate 48 MSa/s, alat ini mampu menangkap bentuk gelombang sinyal secara jelas dan akurat. Dilengkapi layar warna TFT 2,8 inci (320×240 px) dengan tampilan jernih serta antarmuka sederhana yang memudahkan pengoperasian.
Fitur FNIRSI DSO-510
- Osiloskop Genggam TFT 2,8″ Portabel untuk pemula dan penghobi
- Osiloskop DSO: 48ms/s, bandwidth 10MHz, rentang tegangan ±400V.
- Generator Sinyal: 50kHz
- LCD 320*240 definisi tinggi, antarmuka Tipe-C.
- Rakitan akhir, ringan, sempurna untuk perawatan.
- Fungsi pemicu serbaguna: tunggal, normal, otomatis.
- Dukungan Jenis Sinyal: Sinyal analog periodik dan sinyal digital non-periodik.
- 2 bahasa: Mandarin, Inggris

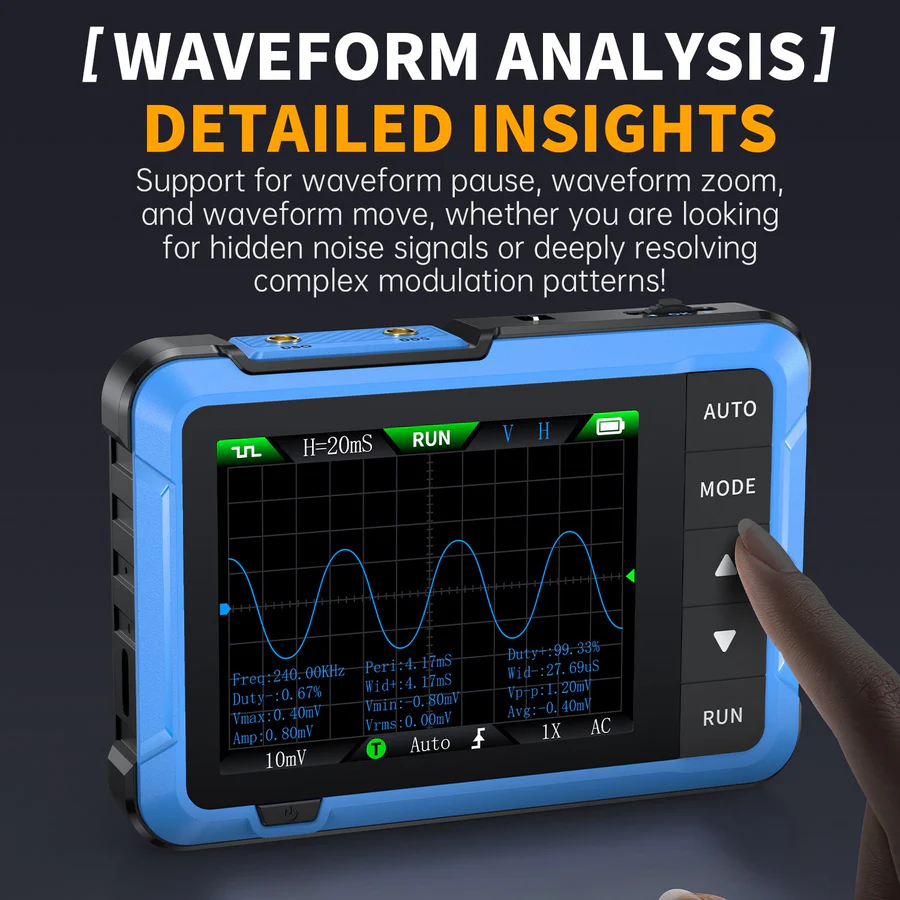

- Mode OTOMATIS Sekali Klik: Menampilkan bentuk gelombang secara instan tanpa penyesuaian yang rumit.
- Daya Tahan Baterai: Baterai lithium 1000mAh internal dengan daya tahan 4 jam per pengisian daya.
- Penggunaan yang Direkomendasikan: Ideal untuk proyek perbaikan, pengembangan, dan pendidikan tingkat lanjut.
Basic Parameters
- Brand : FNIRSI
- Model : DSO-510
- Display : 2.8 Inches / PPI:320*240
- USB Charging : 5V/1A
- Lithium Battery Capacity : 1000mAh
- Size : 99×68.3×19.5mm
- Weight : 104g
Mini Oscilloscope
- Channel : 1
- Sampling Rate : 48MS/s
- Bandwidth : 10MHz
- Vertical Sensitivity : 10mV/Div-20V/Div (Progress according to the 1-2-5 way)
- Time Base Range : 50ns/Div-20s/Div (Progress according to the 1-2-5 way)
- Voltage Range : X1:±40V (Vpp:80V) & X10:±400V (Vpp:800V)
- Trigger Mode : Auto / Normal / Single
- Trigger Edge : Rising edge / Falling edge
- Coupling : AC/DC
Signal Generator
- Frequency : 0-50KHz
- Duty Cycle : 0-100% (rectangular and sawtooth waves)
- Amplitude : 0.1-3.0V
- Waveforms : Sine wave, rectangular wave, sawtooth wave, half wave, full wave, step wave, anti step wave, exponential rise, exponential drop, DC signal, multi tone, Sink pulse, Lorentz wave.
