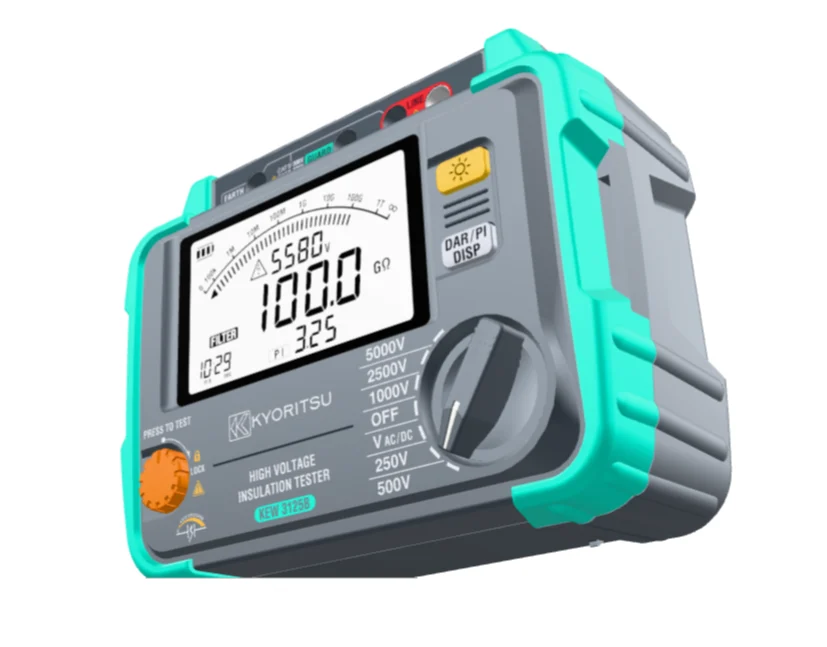

Kyoritsu 3125B High Voltage Insulation Tester

Kyoritsu 3125B High Voltage Insulation Tester
Kyoritsu 3125B High Voltage Insulation Tester - Image 2

Kyoritsu 3125B High Voltage Insulation Tester

Rp15.400.000

Perangkat ini dilengkapi layar analog dan digital (dual display) yang memudahkan pengguna memantau hasil pengukuran secara real-time. Selain pengukuran tahanan isolasi, alat ini juga dapat mengukur tegangan AC/DC, menghitung Polarization Index (PI) dan Dielectric Absorption Ratio (DAR) untuk analisis kondisi isolasi yang lebih mendalam.

Add to wishlist
Category: Brand:

Description

Kyoritsu 3125B High Voltage Insulation Tester adalah alat penguji tahanan isolasi (insulation resistance tester) bertegangan tinggi yang dirancang untuk mengukur kualitas dan kondisi isolasi pada peralatan listrik, kabel daya, transformator, motor, generator, panel distribusi, dan instalasi tegangan tinggi. Alat ini banyak digunakan oleh teknisi kelistrikan, industri manufaktur, utilitas tenaga listrik, serta perusahaan pemeliharaan dan pengujian instalasi listrik.

Kyoritsu 3125B mampu menghasilkan tegangan uji hingga 5.000 V (5 kV) untuk melakukan pengujian isolasi secara akurat pada sistem tegangan menengah dan tinggi. Dengan kemampuan pengukuran tahanan isolasi hingga 1 TΩ (1000 GΩ), alat ini dapat mendeteksi degradasi isolasi, kebocoran arus, serta potensi kegagalan peralatan sebelum terjadi kerusakan yang lebih serius.

FITUR Kyoritsu 3125B

  • Pengujian tahanan isolasi tegangan tinggi hingga 5.000 V (5 kV).
  • Pengukuran resistansi isolasi hingga 1 TΩ (1000 GΩ).
  • Dual display (analog bargraph dan digital) untuk pembacaan yang lebih mudah dan cepat.
  • Pilihan tegangan uji 250 V, 500 V, 1000 V, 2500 V, dan 5000 V.
  • Fungsi Polarization Index (PI) untuk analisis kondisi isolasi.
  • Fungsi Dielectric Absorption Ratio (DAR) untuk evaluasi kualitas isolasi.
  • Pengukuran tegangan AC dan DC hingga 600 V.
  • Automatic discharge untuk membuang muatan listrik setelah pengujian.
  • Indikator live circuit warning untuk meningkatkan keselamatan pengguna.
  • Fitur backlight untuk penggunaan di area minim cahaya.
  • Memori penyimpanan hasil pengukuran.
  • Desain portabel dan kokoh untuk penggunaan lapangan maupun industri.

SPESIFIKASI Kyoritsu 3125B

Insulation resistance
Test voltage 250V 500V 1000V 2500V 5000V
Measuring range 0.0 to 100.0MΩ 0.0 to 99.9MΩ
80 to 1000MΩ		 0.0 to 99.9MΩ
80 to 999MΩ
0.80 to 2.00GΩ		  0.0 to 99.9MΩ
80 to 999MΩ
0.80 to 9.99GΩ
8.0 to 100.0GΩ		 0.0 to 99.9MΩ
80 to 999MΩ
0.80 to 9.99GΩ
8.0 to 99.9GΩ
80 to 1000GΩ
Accuracy ±5%rdg±3dgt ±5%rdg±3dgt ±5%rdg±3dgt ±5%rdg±3dgt ±5%rdg±3dgt
±20%rdg
(100GΩ or more)
Short circuit current 1.5mA
Rated test current 0.7 to 0.9mA
at 0.25MΩ load		 0.8 to 1mA
at 0.5MΩ load		 1 to 1.2mA
at 1MΩ load		 1 to 1.2mA
at 2.5MΩ load		 1mA to 1.2mA
at 5MΩ load
Open circuit current 250V
+10%,-10%		 500V
+20%,-10%		 1000V
+20%,-0%		 2500V
+20%,-0%		 5000V
+20%,-0%

Voltage measurement
Measuring range 30 to 600V AC (50/60Hz)
±30 to ±600V DC
Accuracy ±2%rdg±3dgt
General
Applicable standards IEC 61010-1, 61010-2-030 CAT â…£ 300V / CAT â…¢ 600V Pollution degree 2
IEC 61010-031, IEC 61326-1, 2-2
Power source DC12V : LR14/R14 × 8pcs
Dimension 177 (L) × 226 (W) × 100 (D) mm
300 (L) × 315 (W) × 125 (D) mm (Carrying case [Hard])
Weight Approx. 1.9kg (including batteries)
Approx. 4kg (including accessories)
Accessories 7165A (Line probe)
7264 (Earth cord)
7265 (Guard cord)
8019 (Hook type prod)
9204 (Carrying case [Hard])
LR14 (Alkaline battery size C) × 8
Instruction manual
Optional accessories 7168A (Line probe with alligator clip)
7253 (Longer line probe with alligator clip)
8302 (Adaptor for recorder)
