Description

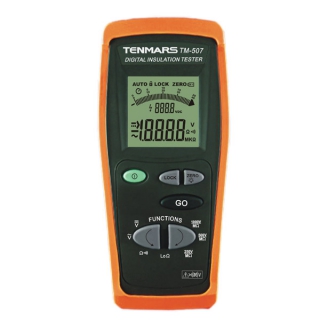

Tenmars TM-507 Digital Insulation Tester Megger adalah alat uji tahanan isolasi digital yang dirancang untuk pengukuran cepat, akurat, dan andal pada sistem kelistrikan. Alat ini mampu melakukan pengujian pada berbagai level tegangan uji, sehingga cocok untuk memeriksa kabel, motor, transformator, dan instalasi listrik industri. Dilengkapi layar digital yang jelas, desain ergonomis, serta fitur keamanan, TM-507 sangat ideal untuk teknisi lapangan maupun penggunaan profesional di laboratorium.
Produk ini mematuhi ketentuan petunjuk Eropa tentang tegangan rendah 73/23/EEC (LVD) dan petunjuk EMC 89/336/EEC, diubah dengan 93/68/EEC. Nilai Rata-rata Konversi Tampilkan kecepatan penyegaran 2 kali per detik.
FITUR Tenmars TM-507
- Layar LCD 3 3/4 digit.
- Indikasi Polaritas Otomatis.
- Indikasi baterai lemah.
- Mengukur resistansi isolasi tinggi dengan rentang otomatis:
- 250V: 4MΩ hingga 1000MΩ.
- 500V: 4MΩ hingga 2000MΩ.
- 1000V: 4MΩ hingga 4000MΩ.
- Mengukur tegangan AC dan DC: 0V hingga 600V.
- Tombol Fungsi: POWER, GO, ZERO, LOCK, BACKLIT.
- Uji Kontinuitas.
- Pelepasan Otomatis.
- Mati Otomatis.
SPESIFIKASI Tenmars TM-507
-
Dimensions:240x100x45mm(length x width x height).
-
Weight: Approximately 450 grams.(incl. Battery)
Electrical Specifications(23℃±5℃, below 80％RH )
|
DC Voltage measurement
|
||||
|
Range
|
Resolution
|
Accuracy
|
Input
Impedance
|
Overload
Protection
|
|
0.1~600.0V
|
0.1V
|
±(0.5%rdg+1dgt)
|
3MΩ
|
605V AC max RMS
|
| AC Voltage measurement | ||||
| Range | Resolution | Accuracy |
Input
Impedance
|
Overload
Protection
|
| 0.1~600.0V | 0.1V | ±(0.8%rdg +4dgt) | 3MΩ |
605V AC max RMS
|
Max crest factor:√2
|
Resistance measure / Test Continuity with buzzer
|
|
|
Range
|
0.1 – 199.9Ω
|
|
Resolution
|
0.1 Ω
|
|
Accuracy
|
±(2.0% rdg + 3dgt)
|
|
Overload protection
|
605V AC max RMS per 1 minute
|
|
Ω0.2A : Continuity of protection conductors
|
|
|
Range
|
0.01 – 19.99 Ω
|
|
Resolution
|
0.01 Ω
|
|
Accuracy
|
(2.0% rdg + 3dgt)
|
|
Overload protection
|
605V max RMS
|
• Test current : >200mA DC up to 5Ω (measuring cables resistance included)
• Test current : >45mA DC over 5Ω (measuring cables resistance included)
• Open circuit voltage : 4 < V0 < 24V
|
Test voltage
|
Range
|
Resolution
|
Accuracy
|
Overload protection
|
|
250V
|
0.001 – 0.100MΩ
|
0.001MΩ
|
±10 dgt
|
605V max RMS
|
|
0.101 – 3.999MΩ
|
0.001MΩ
|
±(2.0% rdg+5 dgt)
|
||
|
4.00- 39.99MΩ
|
0.01 MΩ
|
|||
|
40.0 – 399.9MΩ
|
0.1 MΩ
|
±(5.0% rdg+5 dgt)
|
||
|
400 –1000MΩ
|
1MΩ
|
|||
|
500V
|
0.001 – 0.250MΩ
|
0.001MΩ
|
±15dgt
|
|
|
0.251 – 3.999MΩ
|
0.001MΩ
|
±(2.0% rdg+5 dgt)
|
||
|
4.00- 39.99MΩ
|
0.01 MΩ
|
|||
|
40.0 – 399.9MΩ
|
0.1MΩ
|
|||
|
400- 2000MΩ
|
1MΩ
|
±(5.0% rdg + 5 dgt)
|
||
|
1000V
|
0.001 – 0.250Mv
|
0.001MΩ
|
±15dgt
|
|
|
0.251 – 3.999Mv
|
0.001MΩ
|
±(2.0% rdg+5 dgt)
|
||
|
4.00- 39.99MΩ
|
0.01 MΩ
|
|||
|
40.0 – 399.9M
|
0.1Mv
|
|||
|
400 – 1000MΩ
|
1MΩ
|
±(3.0% rdg+5 dgt)
|
||
|
1000 – 4000Mv
|
1MΩ
|
±(5.0% rdg+10 dgt)
|
• Autorange
• Open circuit voltage : <1.3 x V0
• Accuracy of nominal voltage : –0% +10%
• Short circuit current : <3.0mA
• Nominal testing current : 1mA @ 1KΩx V (1mA @ 500KΩ)
