Description

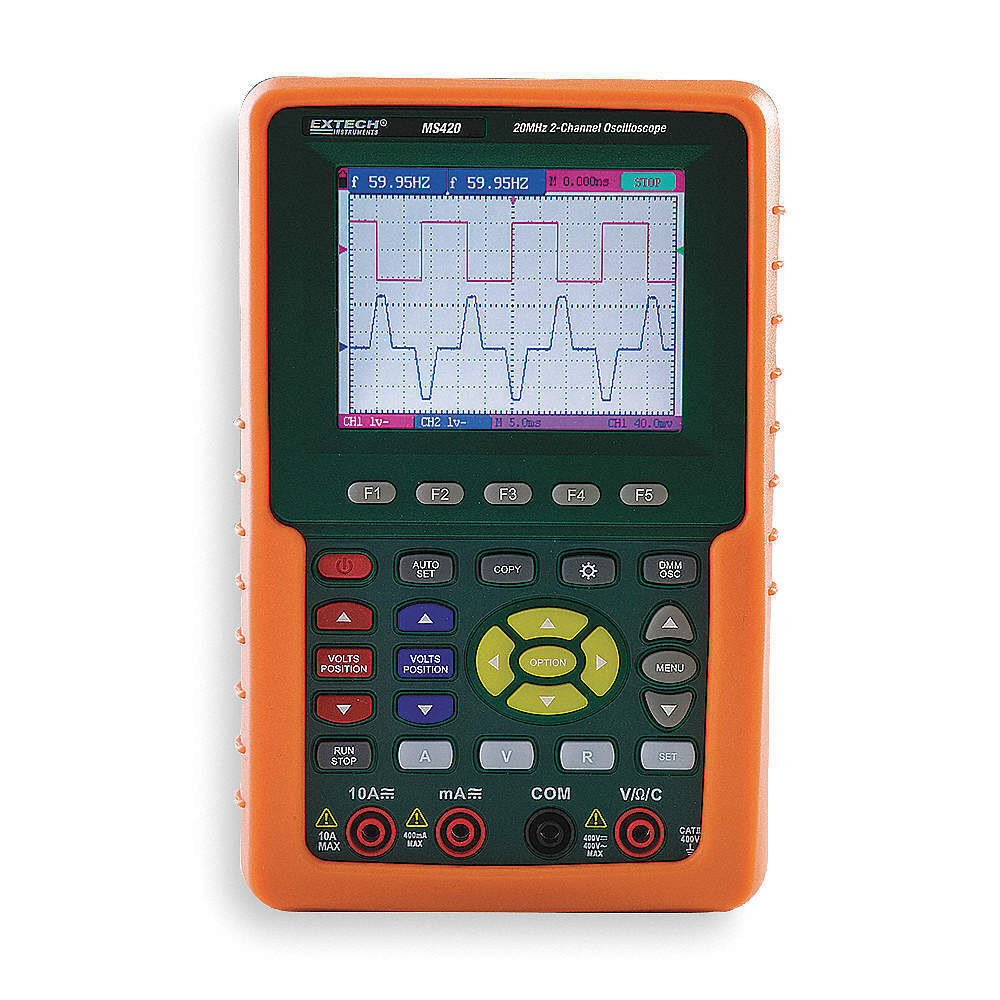

Extech MS420 Digital Oscilloscope adalah osiloskop digital 2 channel dengan bandwidth 20 MHz, dirancang untuk melakukan pengukuran dan analisis sinyal listrik dengan cepat, akurat, dan stabil. Dengan sampling rate hingga 100 MSa/s, alat ini mampu menangkap bentuk gelombang dengan detail tinggi, cocok untuk aplikasi troubleshooting, pendidikan teknik, laboratorium, maupun riset elektronik.
MS420 dilengkapi layar LCD jernih, berbagai mode trigger untuk fleksibilitas analisis, serta fitur penyimpanan data digital yang mempermudah dokumentasi dan evaluasi sinyal. Desainnya yang kokoh, mudah dioperasikan, dan memiliki performa tinggi menjadikannya pilihan tepat untuk teknisi, insinyur, dan pelajar teknik yang membutuhkan osiloskop handal untuk pekerjaan profesional maupun edukasi.
FITUR Extech MS420
- Fungsi pengaturan otomatis mengoptimalkan posisi, jangkauan, basis waktu, dan pemicu untuk memastikan tampilan gelombang yang stabil
- Fungsi Deteksi Puncak untuk menangkap kesalahan 50ns
- Mode XY dan fungsi FFT untuk melihat frekuensi komponen
- Dua Puluh Pengukuran Otomatis termasuk Frekuensi, Siklus, Rata-Rata, Puncak ke Puncak, RMS dan banyak lagi
- Waveform Math: Tambah, Kurangi, Gandakan, dan Bagi
- Mode Rata-rata untuk menghaluskan bentuk gelombang
- Mode Persistensi untuk mengamati sinyal dinamis
- Simpan dan ingat hingga 4 layar dan pengaturan gelombang
- Antarmuka USB dan perangkat lunak untuk mentransfer bentuk gelombang dan data
SPESIFIKASI Extech MS420
| Display Size | 3.8″ (96mm) color LCD; 320 x 240 pixels |
| Bandwidth | 20MHz |
| Real time sample rate | 100MS/s |
| Risetime | 17.5ns |
| Channels | 2 |
| Record Length | 6K points per channel |
| Glitch Capture | 50ns |
| Vertical Sensitivity | 5mV to 5V/div |
| Vertical Resolution | 8 bits |
| Timebase Range | 5ns to 5s/div |
| Sample Mode | Sample, Average, Peak Detect |
| Trigger Modes | Free Run, Single Shot, Edge, Video |
| Trigger Source | CH1, CH2 |
| Trigger Coupling | AC, DC |
| Input impedance | 1MΩ/20pF |
| Max Input Voltage | 400V (peak) |
| Cursor Measurement | Voltage and time |
| True RMS MultiMeter Functions | |
| AC/DC Voltage | 400mV, 4V, 40V, 400V |
| AC/DC Current | 40mA, 300mA, 20A |
| Resistance | 400Ω, 4kΩ, 40kΩ, 400kΩ, 40MΩ |
| Capacitance | 51.2nF to 100µF |
| Diode and Continuity | Yes |
| PC Interface | USB cable |
| Power Supply | 6 hours Li-ion rechargeable battery; AC Adaptor/charger |
BERAT DAN UKURAN EXTECH MS420 20MHZ 2-CHANNEL DIGITAL OSCILLOSCOPE
| Weight | 24.3oz (690g) |
| Dimensions | 7×4.4×1.6″ (180x113x40mm) |
